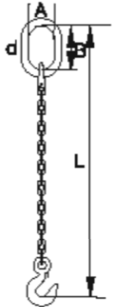

S(6) 级单腿链条索具

■ 该索具可以作为单肢捆绑索具使用，当单肢捆绑索具使用时只需将吊钩钩入链条，此时额定载荷将降低20%。
■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆

Chain diameter(mm) Rated load（t） Weight per meter (Kg) Weight(Kg)
6 1.12 1.5 0.79
8 1.68 2.25 1.38
10 2.8 3.98 2.2
12 3.92 5.98 3.1
14 5.6 8.75 4.13
16 6.72 11.13 5.63
18 8.96 14.37 6.85
20 11.2 18.34 8.6
22 13.44 23.46 10.2
24 15.68 28.28 12.78
26 19.04 35.39 14.87
30 24.64 45.08 19.6
32 28 56.48 22.29
34 40.661 67.88 22.7
S(6) 级双腿链条索具

■ 该索具可以作为双肢捆绑索具使用，当双肢捆绑索具使用时只需将吊钩钩入链条，此时额定载荷将降低20%。
■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight per meter (Kg) Weight(Kg)
6 1.7 2.47 0.79
8 2.55 4.44 1.38
10 4.25 7.56 2.2
12 5.95 11.16 3.1
14 8.5 15.1 4.13
16 10.2 21.86 5.63
18 13.6 30.74 6.85
20 17 36.88 8.6
22 20.4 46.52 10.2
24 23.8 56.16 12.78
26 28.9 68.58 14.87
30 37.4 85.16 19.6
32 39.2 56.48 22.29
34 56.9 115.86 22.7
组装型T(8)级单腿链条索具

■ 该索具可以作为单肢捆绑索具使用，当单肢捆绑索具使用时只需将吊钩钩入链条，此时额定载荷将降低20%。
■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight per meter (Kg) Weight(Kg)
6 2.1 5.79 0.79
8 3.1 9.66 1.38
10 5.2 18.47 2.2
12 7.3 26.34 3.1
14 10.5 32.04 4.13
16 12.6 41.66 5.63
18 16.8 51.56 6.85
20 21 64.41 8.6
22 25.2 119.3 10.2
24 29.4 122.6 12.78
26 35.7 196.99 14.87
30 46.2 210.79 19.6
组装型T(8)级双腿链条索具

■ 该索具可以作为单肢捆绑索具使用，当单肢捆绑索具使用时只需将吊钩钩入链条，此时额定载荷将降低20%。
■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight per meter (Kg) Weight(Kg)
6 2.1 7.33 0.79
8 3.1 12.21 1.38
10 5.2 23.42 2.2
12 7.3 33.77 3.1
14 10.5 40.54 4.13
16 12.6 53.51 5.63
18 16.8 64.47 6.85
20 21 79.88 8.6
22 25.2 150.42 10.2
24 29.4 155.75 12.78
26 35.7 253.27 14.87
30 46.2 268.64 19.6

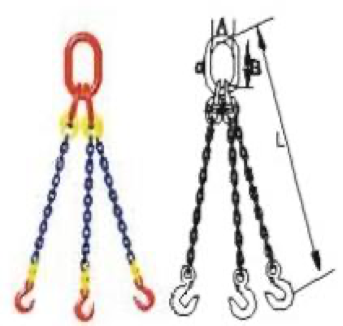

S(6)级三肢链条索具

■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight per meter (Kg) Weight(Kg)
6 1 1.88 0.79
8 1.5 3.07 1.38
10 2.5 5.96 2.2
12 3.5 9.03 3.1
14 5 10.09 4.13
16 6 14.25 5.63
18 8 15.31 6.85
20 10 18.96 8.6
22 12 35.51 10.2
24 14 39.25 12.78
26 17 65.28 14.87
30 22 69.65 19.6
34 29 78.73 22.7

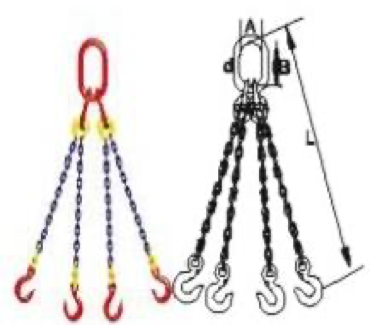

S(6) 级四肢链条索具

■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight per meter (Kg) Weight(Kg)
6 1.4 3.61 0.79
8 2.1 6.1 1.38
10 3.5 11.51 2.2
12 4.9 16.45 3.1
14 7 19.39 4.13
16 8.4 27.2 5.63
18 11.2 30.21 6.85
20 14 37.03 8.6
22 16.8 71.23 10.2
24 19.6 75.3 12.78
26 23.8 124.37 14.87
30 30.8 134.3 19.6
34 40.6 155.45 22.7

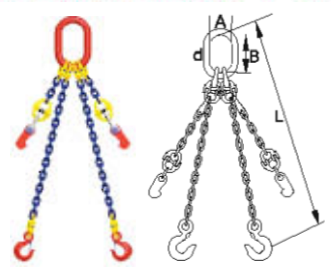

组装型T(8)级 三腿链条索具

■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight per meter (Kg) Weight(Kg)
6 1.12 1.88 0.79
8 2 3.07 1.98
10 3.15 5.96 2.2
13 5.3 9.03 3.8
16 7.8 14.25 5.63
20 11.2 18.96 8.6
22 15 35.51 10.2
26 21.2 39.25 14.87
32 31.5 78.73 22.29

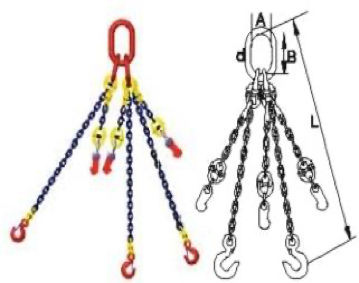

组装型T(8)级 四腿链条索具

■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight per meter (Kg) Weight(Kg)
6 2.1 7.33 0.79
8 3.1 12.21 1.38
10 5.2 23.42 2.2
12 7.3 33.77 3.1
14 10.5 40.54 4.13
16 12.6 53.51 5.63
18 16.8 64.47 6.85
20 21 79.88 8.6
22 25.2 150.42 10.2
24 29.4 155.75 12.78
26 35.7 253.27 14.87
30 46.2 268.64 19.6

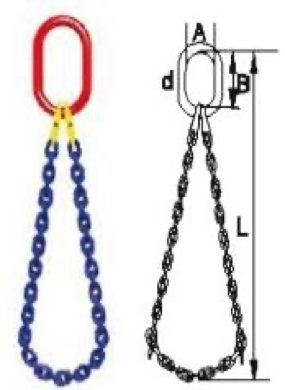

S(6) 级单肢环形链条索具

■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight per meter (Kg) Weight(Kg)
6 2.35 5.79 0.79
8 4.2 9.66 1.38
10 6.61 18.47 2.2
13 11.13 26.34 3.8
16 16.38 32.04 5.63
20 23.52 41.66 8.6
22 31.51 150.42 10.2
26 44.5 253.27 14.87
32 66.15 324.8 22.29

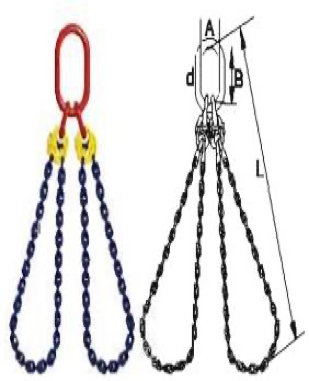

S(6) 级双肢环形链条索具

■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight per meter (Kg) Weight(Kg)
6 2.35 5.79 0.79
8 4.2 9.66 1.38
10 6.61 18.47 2.2
13 11.13 26.34 3.8
16 16.38 32.04 5.63
20 23.52 41.66 8.6
22 31.51 119.3 10.2
26 44.5 196.99 14.87
32 66.15 411.6 22.29
6 2.35 5.79 0.79
8 4.2 9.66 1.38
10 6.61 18.47 2.2
13 11.13 26.34 3.8

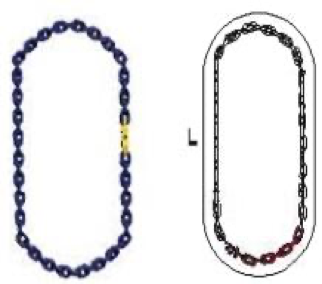

T(8) 级环形链条索具

■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight(Kg)
6 1.79 0.79
8 3.2 1.38
10 5.04 2.2
13 8.48 3.1
16 12 5.63
20 17.92 6.6
22 24 10.2
26 33.92 13.58
32 50.4 22.29
34 57.6 25.5
38 72 32
42 88 38.6
45 100 44
45 116 50

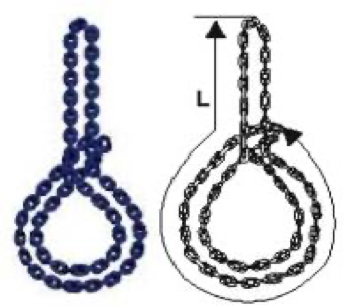

T(8)级环形链条捆绑索具

■ 安全保证：4倍安全系数。
■ 表面处理：抛光、发黑、镀锌、喷漆
■ 表中额定载荷以吊升角度小于45°为参考

Chain diameter(mm) Rated load（t） Weight(Kg)
6 1.79 1.58
8 3.2 2.76
10 5.04 4.4
13 8.48 6.2
16 12 11.26
20 17.92 17.2
22 24 20.4
26 33.92 27.16
32 50.4 44.58
34 57.6 51
38 72 64
42 88 77.2
45 116 100
48 116 100

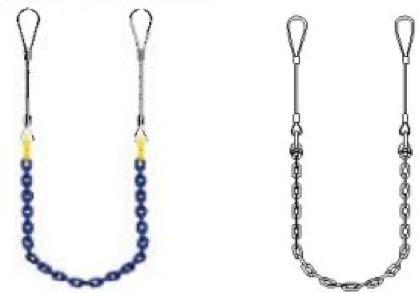

钢坯专用索具

■ 压制钢丝绳索具长度L1=50倍的钢丝绳直径。 插编钢丝绳索具长度L1=70 倍的钢丝绳直径。
■ 钢丝绳索具与链条索具之间用相应吨位的长吊环连接，链条与吊环之间可以用连接环 连接也可以用链条卸扣连接。
■ 表中额定载荷指单套钢坯专用链条索具的额定载荷，钢坯专用链条索具成对配合使用。
■ 1、结合平衡梁使用，WLL总=2x单套额定载荷。
■ 2、挂在同一行车钩上使用，WLL总=1.4x单套额定载荷。 所有钢丝绳索具选用镀锌无油绳。
■ 安全保证：4倍安全系数。

Chain Diameter（mm） Wire Rope Diameter（mm） Diameter Rated Load (T) of Steel SlabChain Sling
Pressed Wire Rope Sling Spliced Wire Rope Sling
Natural Fiber Core Steel Natural Fiber Core Steel
6 10 1.24 1.344 1 1.12
8 13 2.1 2.24 1.68 1.96
10 16 3.22 3.36 2.66 2.8
12 20 4.9 5.32 4.2 4.48
14 24 7.14 7.7 5.88 6.44
16 26 8.4 9.1 7 7.56
18 28 9.66 10.5 8.12 8.82
20 32 12.7 1.372 10.6 11.4
22 36 16 17.3 134.4 14.5
24 40 19.8 21.4 16.5 17.9
26 44 24 25.9 20 21.7
30 48 28.4 30.5 23.8 25.6
34 56 38.7 42.1 32.3 35.1
38 60 44.7 48.16 37.24 40.2
42 70 51.8 61.2 43.12 51.1
45 76 61 71.1 50.62 60.2
48 80 67.6 79.94 56.28 66.64

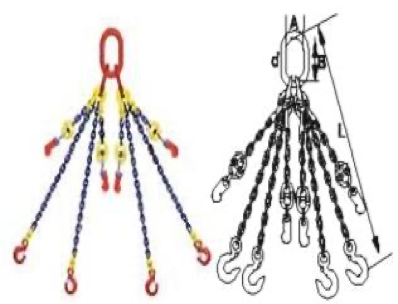

合金钢链条组合吊具(带安全钩)

索具使用方法及注意事项

1、链条及链条索具在使用前，须看清标牌上的工作载荷及适用范围，严禁超载使用，并对链条索具做目视检查，符合后方可使用。
2、在正常的使用情况下，吊装角度是影响载荷的关键，吊升夹角最大不准超过120度，否则将造成链条素具局部过载。
3、链条之间禁止采用非正规连接件连接。
4、承载链条索具禁止直接挂在起重机吊钩的钩件上或缠绕在吊钩上。
5、链条索具环绕被吊物时棱角处需加衬垫、以防圆环链及被吊物损坏。
6、温度对链条索具的使用有一定影响。
7、起重机械吊钩的吊点要求与吊重重心在同一铅垂线上，使吊重处于稳定平衡状态，防止提升时产生滑动或倾覆。
8、链环之间禁止扭转、扭曲、打结，相邻链环活动应灵活。
9、起吊重物时升、降、停要缓慢平稳，注意被吊物重心平衡，避免冲击载荷，不得长时间将重物悬挂在吊链上。
10、吊具没有适宜吊钩、吊耳、吊环螺栓等连接件时，单肢和多肢链条索具均可采用捆绑式结索法，如果起吊松散类物品(如管子、木材等),可采用链条围绕重物多绕重物一圈的方法。
11、链条索具要轻拿轻放，严禁摔打、扔碰和在地上拖拽，要防止从高空坠落，以免造成吊链变形、表面和内部损伤。
12、链条索具使用后应做清洁和相应检测，无异常应将其放置在专用支架上，不得放在地面上，所有吊具存放要清洁，干燥后涂防锈油。存放地点要通风、干燥、无腐蚀气体。
13、不要试图从重物下强行拉出链条索具，或让重物在链条上滚动。
