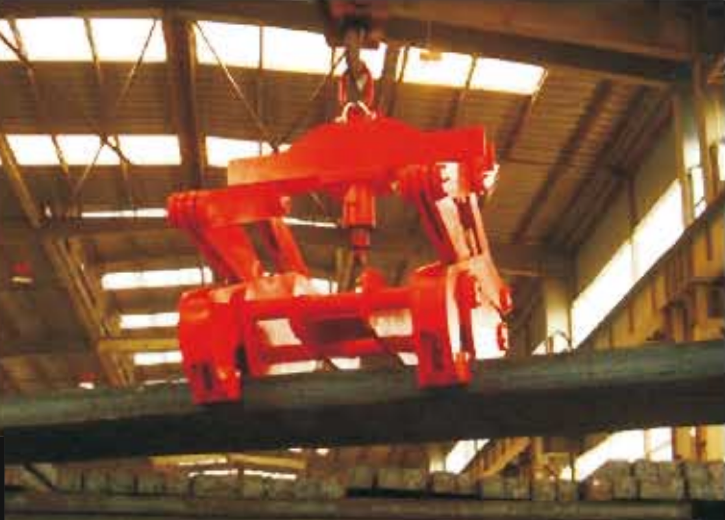

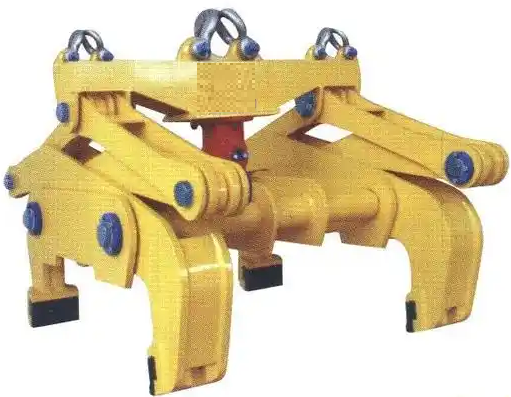

中厚板吊具
■ 杠杆式工作原理使其结构简单,运动灵活,起重过程安全可靠。由负载的自重锁定,通过闸门自动打开和关闭钳口。
■ 适用于吊装6—10mm厚多层板。
■ 板材下方必须有适当的垫木,板材应整齐堆放。

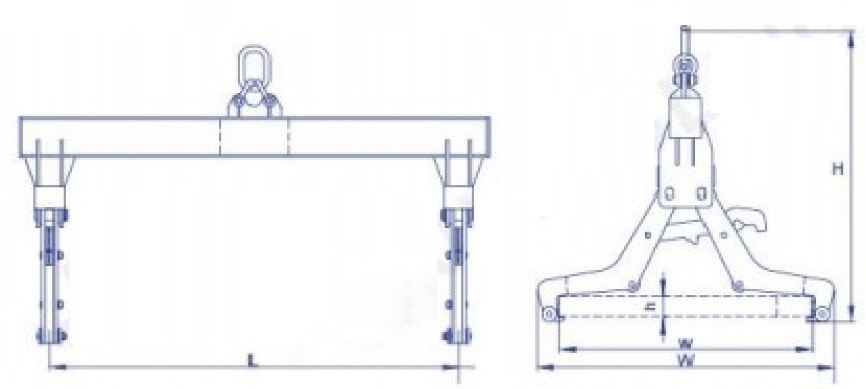

| WLL | Application Scope(W) | Max.thickness of the plate | Span(L) | Max.Dimension(mm) | |
|---|---|---|---|---|---|
| t | mm | H | (mm) | W | H |
| 10 | 1800-2400 | 100 | 2500 | 3300 | 2800 |
| 10 | 2300-2900 | 100 | 2500 | 3900 | 2600 |
| 16 | 750-1430 | 100 | 2500 | 2000 | 2200 |
| 25 | 1800-2600 | 200 | 4000 | 3750 | 3300 |
| 25 | 1700-2800 | 200 | 6000 | 3900 | 3300 |
| 25 | 2000-3200 | 100 | 3000 | 4500 | 4800 |
| 32 | 1600-3250 | 300 | 5000 | 4200 | 3900 |
| 32 | 800-1630 | 250 | 3000 | 2900 | 3500 |
